裂隙灯显微镜注册技术审查指导原则（2017年第199号）

附件：裂隙灯显微镜注册技术审查指导原则（2017年第199号）.doc

裂隙灯显微镜注册技术审查指导原则

本指导原则旨在指导注册申请人对裂隙灯显微镜产品注册申报资料的准备及撰写，同时也为技术审评部门审评注册申报资料提供参考。

本指导原则是对裂隙灯显微镜的一般要求，申请人应依据产品的具体特性确定相关内容是否适用，若不适用，需具体阐述理由及相应的科学依据，并依据产品的具体特性对注册申报资料的内容进行充实和细化。

本指导原则是供申请人和审查人员使用的指导文件，不涉及注册审批等行政事项，亦不作为法规强制执行，如有能够满足法规要求的其他方法，也可以采用，但应提供详细的研究资料和验证资料。应在遵循相关法规的前提下使用本指导原则。

本指导原则是在现行法规、标准体系及当前认知水平下制定的，随着法规、标准体系的不断完善和科学技术的不断发展，本指导原则相关内容也将适时进行调整。

一、适用范围

本指导原则适用于眼科光学仪器中的裂隙灯显微镜，按第二类医疗器械管理。

二、技术审查要点

（一）产品名称要求

产品的命名应符合《医疗器械通用名称命名规则》（国家食品药品监督管理总局令第19号）和国家标准、行业标准中的通用名称要求，如裂隙灯显微镜、手持式裂隙灯显微镜等。

（二）产品的结构和组成

1.产品的结构和组成

台式裂隙灯显微镜通常由双目显微镜、裂隙照明光源、裂隙调节机构、颏托、固视灯、运动基座（移动控制机构）、电源装置等部分组成。

落地式裂隙灯显微镜通常由双目显微镜、裂隙照明光源、裂隙调节机构、颏托、固视灯、运动基座（移动控制机构）、裂隙灯工作台（含电源装置）等部分组成。

手持式裂隙灯显微镜通常由双目显微镜、裂隙照明光源、裂隙调节机构、定焦杆、电源装置等部分组成。

2.组成单元结构/功能描述

2.1双目显微镜

双眼从不同角度观察物体，从而引起立体感觉的双目显微镜。

2.2裂隙照明光源

一般为钨丝灯泡、卤素灯泡或LED灯。

2.3裂隙调节机构

采用聚光镜和投射镜将照明光源产生的光束调节为眼科检查需要的窄缝光源，可对光束的宽度、长度和角度进行调节。

2.4颏托或定焦杆

颏托用于固定被检查者的头部。颏托架上的颏托可上下调节高度以适应不同的被检查者。

定焦杆长短可调以保证不同被检查者的眼球处于裂隙灯物镜的焦距上。

2.5固视灯

用于固定被检查者的注视位置，避免被检查者的眼睛不自觉的转动。

2.6运动基座（移动控制机构）

用于控制裂隙灯显微镜的前后、左右、上下位置。

2.7电源装置

用于提供设备运行所必需的电能。

2.8裂隙灯工作台

用于支撑裂隙灯显微镜，并实现对裂隙灯显微镜台面上下高度的调节。

3.产品的种类划分

按设备结构形式划分：台式设备、落地式设备、手持式设备。

按光路结构型式划分：交角式、平行夹角式。

按变倍结构划分：转鼓式变倍、拨杆式变倍。

按变倍方式划分：连续变倍、分档变倍。

按供电方式划分：网电源供电、内部电源供电。

在注册证、产品技术要求及说明书中应根据产品具体情况明确本注册单元内各型号/规格产品的结构和组成。

4.实例

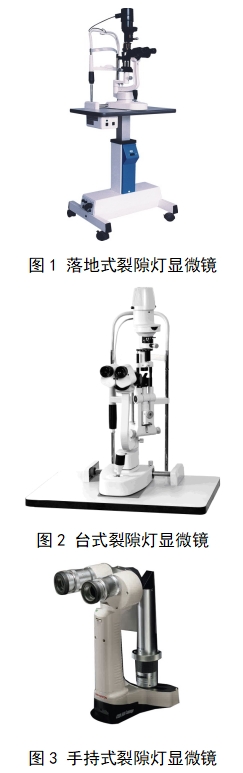

如图1至图3所示。

（三）产品工作原理/作用机理

1.工作原理

裂隙灯显微镜将具有高亮度的裂隙形强光（裂隙光带），成一定角度照射眼的被检部位，从而获得活体透明组织的光学切片。通过双目显微镜从侧面观察光学切片的反射光，从而对反射表面进行观察。

2.作用机理

因该产品为非治疗类医疗器械，故本指导原则不包含产品作用机理的内容。

（四）注册单元划分的原则和实例

注册单元划分主要从产品的主体结构来考虑，产品的主体结构不同，应划分为不同的注册单元。

台式和落地式可作为同一注册单元申报并检测。

手持式不应与台式和落地式作为同一注册单元申报并检测。

照明光源类型不同（LED灯、卤素灯等）的不应作为一个注册单元。

（五）产品适用的相关标准

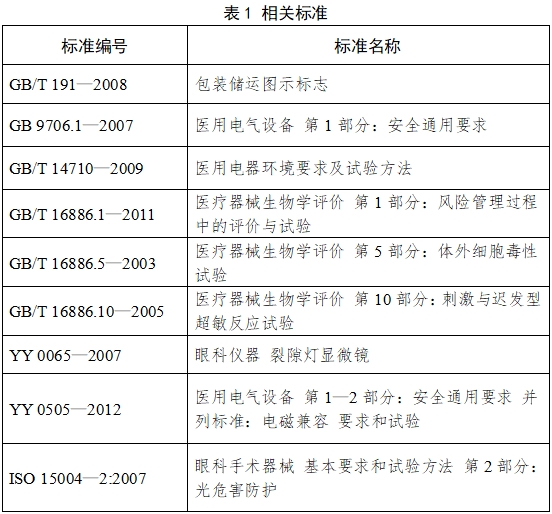

根据产品自身特点适用以下相关标准：

上述标准包括了产品技术要求中经常涉及到的通用标准和方法标准。可根据产品的特点增加相关要求。

产品引用标准的审查可以分两步来进行。首先对引用标准的齐全性、适宜性和准确性来进行审查。此时，应注意标准编号、标准名称是否完整规范，年代号是否有效。若有新版的强制性国家标准和行业标准发布实施，产品的性能指标要求应执行最新版本国家标准、行业标准的要求。

其次是对引用标准的采纳情况进行审查。即所引用的标准中适用的条款要求是否在产品技术要求中进行了实质性的条款引用。这种引用通常采用两种方式：文字表述繁多、内容复杂的可以直接引用标准及条文号；文字比较简单的可以直接引述具体要求。

（六）产品的适用范围/预期用途、禁忌症

申报产品的性能参数和功能应能满足产品适用范围的要求，适用范围应与临床评价资料结论一致。

裂隙灯显微镜产品的适用范围为供检查眼前节及眼内部病变用。

禁忌症：严重的眼球创伤。

（七）产品的研究要求

1.产品性能研究

应当提供产品性能研究资料以及产品技术要求的研究和编制说明，包括功能性、安全性指标以及与质量控制相关的其他指标的确定依据，所采用的标准或方法、采用的原因及理论基础。

2.生物相容性评价研究

应对产品中与患者和使用者接触的材料（例如额托、颏托）的生物相容性进行评价。生物相容性评价可根据GB/T 16886.1—2011《医疗器械生物学评价 第1部分：风险管理过程中的评价与试验》的要求进行。生物学评价过程中应当注重运用已有信息（包括材料、文献资料、体外和体内试验数据、临床经验）。当需要进行生物学试验时，应由国家食品药品监督管理总局认可的、并具有相应生物学试验资质的医疗器械检验机构进行。国外实验室出具的生物学试验报告，应附有国外实验室表明其符合GLP实验室要求的质量保证文件。

生物相容性评价研究资料应当包括：

（1）生物相容性评价的依据和方法。

（2）产品所用材料的描述及与人体接触的性质。

（3）实施或豁免生物学试验的理由和论证。

（4）对于现有数据或试验结果的评价。

3.消毒工艺研究

终端用户消毒：应当明确推荐的消毒工艺（方法和参数）以及所推荐消毒方法确定的依据。

4.产品有效期和包装研究

（1）有效期的确定：应当提供产品有效期的验证报告。

（2）应当提供光源等易损耗部件（若适用）的使用期限验证资料。

5.软件研究（若适用）

参见《医疗器械软件注册技术审查指导原则》（国家食品药品监督管理总局通告2015年第50号）的相关要求。

6.光辐射安全研究

参见ISO 15004—2：2007的相关要求。

（八）产品的主要风险

1.产品的风险管理报告应符合YY/T 0316—2016《医疗器械 风险管理对医疗器械的应用》的有关要求，判断与产品有关的危害，估计和评价相关风险，控制这些风险并监视控制的有效性。注册申请人提供注册产品的风险管理报告应扼要说明：

（1）在产品的研制阶段，已对其有关可能的危害及产生的风险进行了估计和评价，并有针对性地实施了降低风险的技术和管理方面的措施。

（2）在产品性能测试中部分验证了这些措施的有效性，达到了通用和相应专用标准的要求。

（3）对所有剩余风险进行了评价。

（4）全部达到可接受的水平。

（5）对产品的安全性的承诺。

2.风险管理报告的内容至少包括：

（1）产品的风险管理组织。

（2）产品的组成及适用范围。

（3）风险报告编制的依据。

（4）产品与安全性有关的特征的判定。

注册申请人应按照YY/T 0316—2016《医疗器械 风险管理对医疗器械的应用》附录C的34条提示，对照产品的实际情况作出针对性的简明描述。

注意：产品如存在34条提示以外的可能影响安全性的特征，也应作出说明。

（5）对产品的可能危害、可预见事件序列和危害处境的判定。

注册申请人应根据自身产品特点，根据YY/T 0316—2016附录E、I的提示，对危害、可预见事件序列、危害处境及可导致的损害作出判定。

（6）风险可接受准则：降低风险的措施及采取措施后风险的可接受程度，是否有新的风险产生。

（7）风险控制的方案与实施、综合剩余风险的可接受性评价及生产和生产后监视的相关方法，可参考YY/T 0316—2016的附录F、G、J。

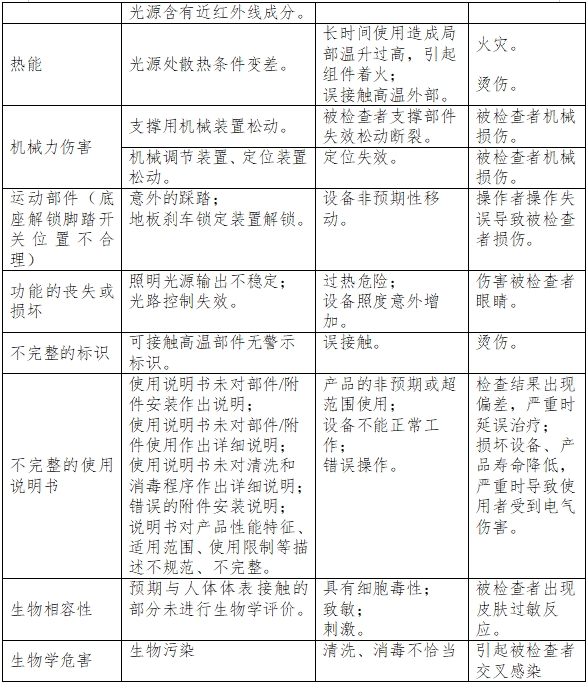

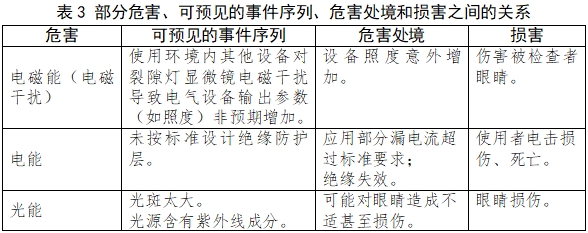

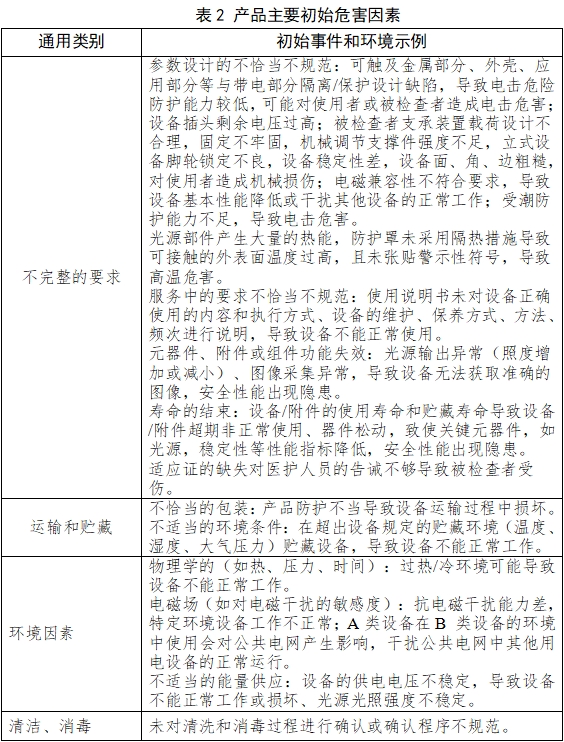

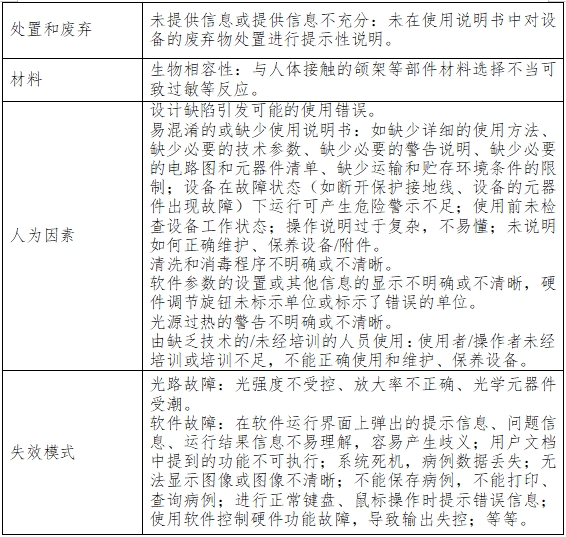

表2、表3依据YY/T 0316—2016的附录E 提示性列举了裂隙灯显微镜可能存在危害的初始事件和环境，示例性地给出了危害、可预见的事件序列、危害处境和可发生的损害之间的关系，给审查人员予以提示、参考。

由于裂隙灯显微镜的原理、功能和结构的差异，本章给出的风险要素及其示例是常见的而不是全部的。上述部分只是风险管理过程的组成部分，不是风险管理的全部。注册申请人应按照YY/T 0316—2016中规定的过程和方法，在产品整个生命周期内建立、形成文件并保持一个持续的过程，用以判定与医疗器械有关的危害、估计和评价相关的风险、控制这些风险并监视上述控制的有效性，以充分保证产品的安全和有效。

（九）产品技术要求应包括的主要性能指标

产品性能指标的审查是产品技术要求审查中最重要的环节之一。

裂隙灯显微镜应执行YY 0065—2007《眼科仪器 裂隙灯显微镜》的要求。在不低于相关强制性国家标准、行业标准要求的前提下，不同的产品其参数根据设计要求有所区别，可根据自身产品的技术特点制定适用的性能指标的具体要求。

裂隙灯显微镜主要性能指标可以分解为功能性指标、安全指标和质量控制相关指标。

1.工作条件

网电源供电设备的电源电压（或电源电压适用范围）、频率、电压波动。

2.质量控制指标

2.1基本性能要求

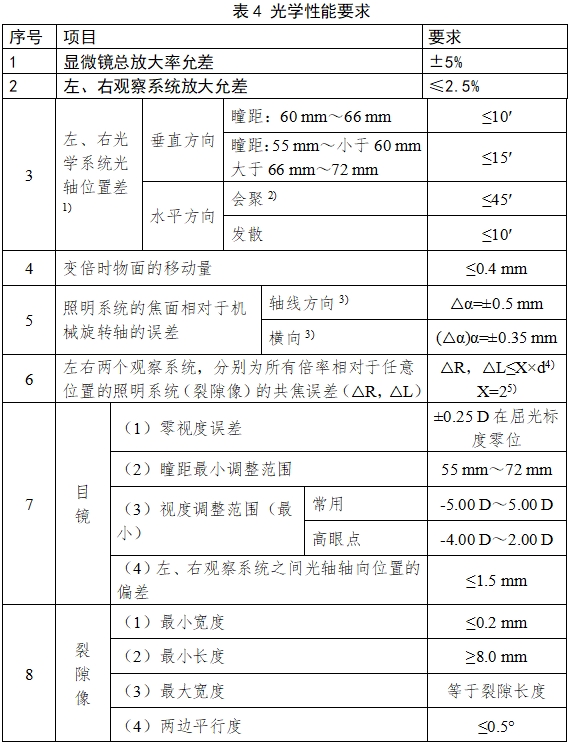

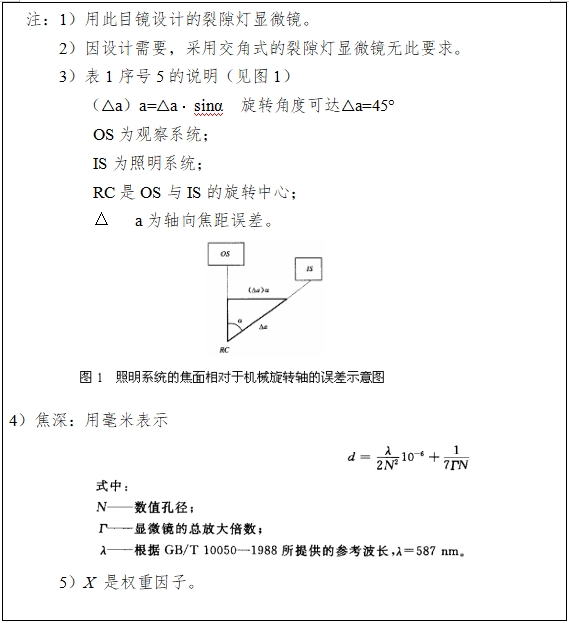

2.1.1裂隙灯显微镜应符合表4规定的光学性能。

注：在产品技术要求中应明确每个放大倍数下的数值孔径。

2.1.2连续变倍裂隙灯显微镜，最大和最小放大率的视场中心分辨力不少于1800·N线对/mm（N为数值孔径）；分档变倍裂隙灯显微镜，最大放大率的视场中心分辨力不少于1800·N线对/mm（N为数值孔径）。

2.1.3裂隙灯投射出的光斑应可调，裂隙光斑边缘整齐光滑，清晰分明，最小光斑尺寸应不大于0.5 mm。

2.1.4裂隙亮度应均匀，裂隙关闭时应不漏光。

2.1.5视场直径不小于公称值的95%，放大倍率为10倍时的视场直径不小于15 mm。

2.1.6裂隙光斑的最大照度应不低于标称值，该标称值在随附资料中给出。

2.2机械要求

裂隙灯显微镜的各活动关节操作应平稳、灵活，定位正确，锁紧后牢固可靠。

2.3高眼点目镜

高眼点目镜外端面与显微镜出瞳之间的距离应不小于17mm。

注：本条仅适用于高眼点目镜。

3.安全控制指标

3.1环境试验要求

环境试验应在产品技术要求中按GB/T 14710—2009的规定明确所属气候环境试验组别和机械环境试验组别，并建议在产品技术要求中按GB/T 14710—2009中表A.1的形式列出设备环境试验时的具体要求和检验项目，至少应包括视场中心分辨力。

3.2安全要求

裂隙灯显微镜应符合GB 9706.1—2007标准要求。

3.3电磁兼容性要求

3.3.1医用电气设备应符合YY 0505—2012中规定的要求。

3.3.2应根据产品特征和使用环境按GB 4824—2013进行分组和分类。

（十）同一注册单元内注册检验代表产品确定原则和实例

1.典型产品应是同一注册单元内能够代表本单元内其他产品安全性和有效性的产品。

2.建议考虑功能最齐全、结构最复杂、风险最高的产品。

3.注册单元内各种产品的主要结构及组成、性能指标不能被某一产品全部涵盖时，则应选择涵盖结构及组成、性能指标最多的产品作为典型产品。

其他型号产品中未被典型产品所涵盖的性能指标以及由于结构和组成不相同而会受到影响的安全指标应进行差异性补充检测。

例如，某注册申请人申请注册的裂隙灯显微镜产品两种型号分别配备了不同放大倍数的显微镜，且其两种型号产品的主要性能指标一致，可作为同一注册单元。建议将可选放大倍数较多者作为典型产品，对未作为典型产品的另一型号产品的差异性性能和/或安全要求，应进行注册补充检验。

电磁兼容性试验中的典型产品应根据产品的实际设计情况由承检机构进行确认。

（十一）产品生产制造相关要求

1.应当明确产品生产工艺过程

工艺过程可采用流程图的形式，同时对过程控制要点进行详细说明，重点关注光学元器件及光路的生产工艺控制流程。

2.生产场地

应详细说明产品生产场地地址、生产工艺布局、生产环境要求及周边情况。有多个研制、生产场地，应当概述每个研制、生产场地的实际情况。

（十二）产品的临床评价细化要求

依据《医疗器械监督管理条例》（国务院令第680号）、《医疗器械注册管理办法》（国家食品药品监督管理总局令第4号）和《关于发布免于进行临床试验的第二类医疗器械目录的通告》（国家食品药品监督管理总局通告2014年第12号，以下简称《目录》），裂隙灯显微镜免于进行临床试验，但需按照《医疗器械临床评价技术指导原则》（国家食品药品监督管理总局通告2015年第14号）的规定提供临床评价资料，具体如下：

1.提交申报产品相关信息与《目录》所述内容的比对资料，对比的内容应能说明属于《目录》中的产品。

2.提交申报产品与《目录》中境内已上市同品种医疗器械的比对说明，比对说明应当包括《申报产品与目录内境内已上市同品种医疗器械比对表》和相应支持性资料。

提交的上述资料应能证明申报产品与《目录》所述的产品具有等同性。

若申请注册的产品在结构组成、性能要求、制造材料、适用范围等方面与对比产品有一定的差异，则注册申请人应详细说明这些差异，并提交证明资料说明这些差异不影响等同性，同时说明差异是否会形成新的产品安全性和有效性的风险，若这种差异可能形成新的影响产品安全性和有效性的风险，则注册申请人应视风险严重程度补充临床评价资料或临床试验资料。

（十三）产品的不良事件历史记录

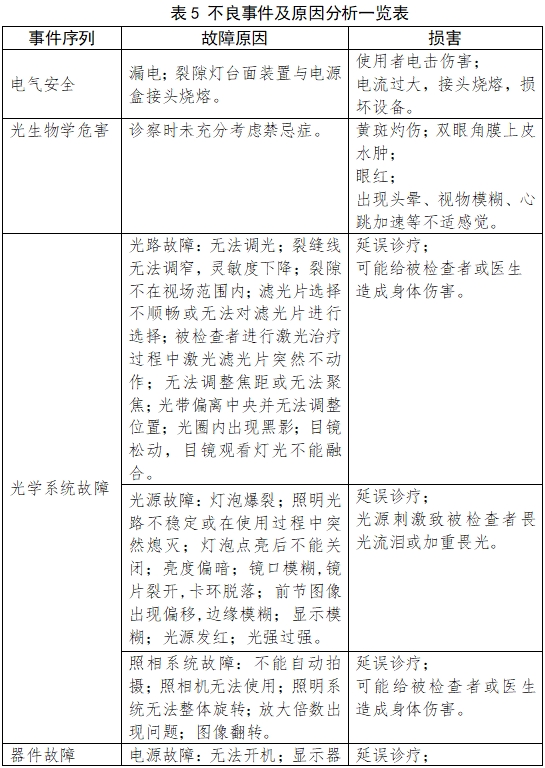

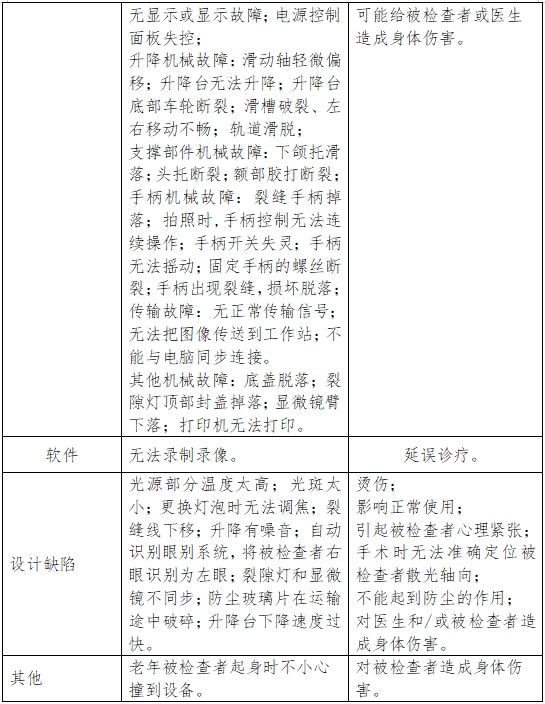

据国家食品药品监督管理总局药品评价中心提供的信息，自2010年1月1日至2016年3月30日，裂隙灯显微镜不良事件报告365例，其中确认相关联不良事件199例，疑似关联不良事件166例，不良事件原因分析见表5。

（十四）产品说明书和标签要求

1.产品说明书

产品说明书一般包括使用说明书和技术说明书，两者可合并。产品说明书和标签应当符合《医疗器械说明书和标签管理规定》（国家食品药品监督管理总局令第6号）和GB 9706.1—2007、GB 9706.15—2008（若适用）、YY 0505—2012、YY/T 0708—2009（若适用）和《医疗器械软件注册技术审查指导原则》（国家食品药品监督管理总局通告2015年第50号）（若适用）的规定。

医疗器械说明书和标签的内容应当真实、完整、准确、科学，并与产品特性相一致。医疗器械标签的内容应当与说明书有关内容相符合。医疗器械说明书和标签文字内容必须使用中文，可以附加其他文种。中文的使用应当符合国家通用的语言文字规范。医疗器械说明书和标签的文字、符号、图形、表格、数字、照片和图片等应当准确、清晰、规范。

1.1说明书的内容

使用说明书内容一般应包括《医疗器械说明书和标签管理规定》中第十条规定的内容。

使用说明书还应包括GB 9706.1—2007中6.8.1和6.8.2的内容。

技术说明书内容一般包括概述、组成、原理、技术参数、规格型号、图示标记说明、系统配置、外形图、结构图、控制面板图，必要的电气原理图及规范描述等。

技术说明书还应包括GB 9706.1—2007中6.8.3的内容。

1.2使用说明书审查一般关注点

1.2.1产品名称、型号、规格、主要结构组成、性能应与产品技术要求内容一致；产品的适用范围应与注册申请表和临床评价资料一致。

1.2.2注册人/代理人名称、住所、生产地址、联系方式及售后服务单位应真实并与企业资格证明文件一致；“医疗器械生产许可证”编号、医疗器械注册证编号、产品技术要求编号位置应预留。

1.3使用说明书审查重点关注点

1.3.1工作条件限制

应提醒注意由于电气安装不合适而造成的危险。

适应证。

检查过程中的危险及注意事项。

裂隙灯显微镜与其他设备间潜在的电磁干扰或其他干扰的相关信息，以及有关避免这些干扰的建议。

1.3.2产品结构及其工作原理

审查产品的适用范围和主要功能结构是否明确。

所有配件、附件，特别是光学配件和附件的名称和型号是否准确、完整。

1.3.3产品的性能指标

审查产品性能指标是否被产品技术要求所涵盖。

主要性能及参数是否准确、完整。

1.3.4可靠工作所需必要内容的说明

审查使用前的检查和准备程序是否详细、准确。

运行过程中的操作程序、方法及注意事项。

对操作者的培训要求等。

1.3.5保养及维护

审查是否明确了日常保养及维护的方法和周期。

应提供光源的型号、使用寿命的相关信息以及如何更换光源的方法。

1.3.6安全注意事项

审查是否明确异常情况下的紧急处理措施。

特殊情况下（停电、意外移动等）的注意事项。

可能出现的误操作及可能造成的伤害。

如使用其他配件或材料会降低最低安全性、有效性，对被认可的附件、可更换的部件和材料加以说明。

安全使用期限；与主机安全使用期限不一致的配件的使用期限。

与患者直接接触的应用部分的清洁、消毒方法和频次。

1.3.7对裂隙灯显微镜所用的图形、符号、缩写等内容的解释，如：所有的电击防护分类、警告性说明和警告性符号的解释，特别是操作及控制部件附近特殊符号和可触及高温部件警告标记的说明。

1.3.8故障的分析与排除

审查可能出现的故障及对故障原因的分析，特别是使用中如果发生异常声响、操作失灵等故障情况。

明确需要注册人排除的故障和使用者排除的故障。

需要使用者排除的故障的排除方法等。

1.4说明书的特殊要求

技术说明书中应包括光源的使用寿命、可由用户更换的光源的规格型号和更换方法。

2.标签、标记和提供信息的符号

参照标准GB/T 191进行审查，说明书上应有相关标志的图示说明。

三、审查关注点

（一）产品名称应符合《医疗器械通用名称命名规则》的要求。

（二）审查产品技术要求时应注意性能指标和检验方法是否执行了GB 9706.1—2007、YY 0505—2012的要求，是否引用了适用的强制性标准和推荐性标准。

（三）说明书中产品的适用范围是否明确，与临床评价资料是否相符；必须告知用户的信息和注意事项是否准确、完整，外部标识是否符合相关的要求。

（四）注册单元的划分应关注产品的结构组成和适用范围。

四、编写单位

重庆医疗器械质量检验中心。
